Próba szczelności instalacji gazowej – czego oczekiwać przed odbiorem kotłowni

Wymiana źródła ciepła rzadko kończy się na samym urządzeniu. Gdy w domu obok kotła na pellet pojawia się kocioł gazowy albo gdy gaz zasila kuchnię i podgrzewacz wody, cała instalacja musi przejść badanie potwierdzające, że paliwo nigdzie z niej nie ucieka. Dla inwestora to zwykle najbardziej nerwowy moment całej inwestycji – od wyniku zależy przecież, czy dostawca w ogóle puści gaz.

Na czym polega badanie i dlaczego nie da się go pominąć

Kontrola sprowadza się do sprawdzenia, czy gotowy układ utrzymuje zadane ciśnienie bez ubytków. Bada się odcinek od kurka głównego aż po przybory – kocioł, kuchenkę czy przepływowy podgrzewacz. Jeśli wskazanie manometru stoi w miejscu, instalacja jest szczelna.

Jedna rzecz zaskakuje osoby, które robią to pierwszy raz: próby nigdy nie wykonuje się gazem palnym. Czynnikiem próbnym bywa sprężone powietrze albo gaz obojętny, najczęściej azot. Gdyby taki czynnik uciekł przez nieszczelne złącze, nikomu nic się nie stanie – i o to właśnie chodzi. Właściwe paliwo trafia do rur dopiero po pozytywnym odbiorze. Badanie towarzyszy każdej nowej instalacji, ale wraca też później: po przebudowie, po wymianie elementów, a także wtedy, gdy układ przez dłuższy czas stał nieużywany.

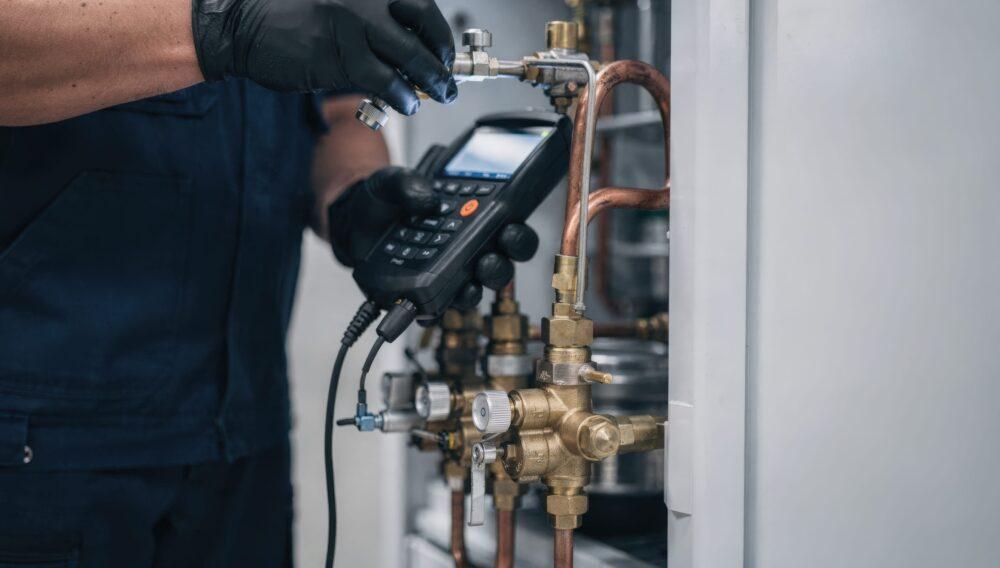

Przebieg krok po kroku

W typowym budynku jednorodzinnym całość zamyka się w kilkudziesięciu minutach. Instalator działa według utartego schematu:

• odłącza instalację od przyborów gazowych i gazomierza, a zakończenia szczelnie zaślepia;
• wtłacza do układu powietrze lub azot i doprowadza go do ciśnienia próbnego;
• odczekuje kilkanaście minut, aż temperatura czynnika wyrówna się z otoczeniem;
• przez ustalony czas obserwuje wskazania manometru;
• smaruje połączenia wodą z mydłem lub preparatem pianotwórczym – pęcherzyki wskazują miejsce ucieczki.

Brak spadku ciśnienia i brak pęcherzyków oznacza wynik pozytywny, potwierdzony protokołem, który trafia następnie do przedstawiciela gazowni.

Ciśnienie, czas i przyrząd, który o wszystkim decyduje

Parametry zależą od ciśnienia roboczego. W domowych instalacjach niskiego ciśnienia badanie prowadzi się zwykle przy 0,05 MPa, a samą obserwację przez co najmniej 30 minut – liczone dopiero od chwili ustabilizowania warunków. Ta uwaga o stabilizacji nie jest formalnością. Powietrze reaguje na temperaturę, więc rury nagrzane słońcem albo wychłodzone przeciągiem potrafią pokazać spadek, który z nieszczelnością nie ma nic wspólnego.

Osobny temat to sam manometr. Musi mieć klasę dokładności i zakres dobrany do badanego ciśnienia – przyrząd o zbyt szerokiej skali nie pokaże drobnego, ale istotnego ubytku. Szerzej cały przebieg opisuje poradnik o tym, jak wygląda próba szczelności instalacji gazowej i co przygotować przed wizytą gazownika.

Co dzieje się przed samym badaniem

Zanim ktokolwiek podłączy manometr, przyłącze musi zostać poprawnie wyprowadzone z gruntu. Odpowiada za to laga gazowa – prefabrykowany element stalowy z fabrycznie zamontowanym kurkiem głównym, kolanem i króćcem PE/Stal. Polietylen doskonale znosi warunki panujące pod ziemią, ale na powierzchni, wystawiony na promieniowanie UV i uderzenia, nie ma czego szukać. Stalowa laga przejmuje te obciążenia na siebie.

Fabryczne zespolenie komponentów ma tu wymierne znaczenie: mniej połączeń wykonanych naprędce na budowie to mniej miejsc, w których podczas próby pojawią się pęcherzyki. Instalatorzy z doświadczeniem od dawna wybierają gotowe zestawy właśnie z tego powodu, a nie dla samej wygody montażu.

Skrzynka, o której zapomina się do ostatniej chwili

Drugim miejscem, gdzie odbiór potrafi się zaciąć, jest obudowa gazomierza. Klasyczny błąd to dobranie rozmiaru „na oko”, bez sprawdzenia wymiarów konkretnego licznika, reduktora i filtra – urządzenia nie mieszczą się, drzwiczki nie chcą się domknąć, a inwestor czeka tydzień na nową skrzynkę. Równie kosztowna bywa zła lokalizacja: przepisy określają minimalne odległości od okien, drzwi, otworów wentylacyjnych i urządzeń iskrzących, a obudowa musi zapewniać swobodny dostęp do zaworu głównego. Powody, dla których przy montażu skrzynki gazowej tak łatwo o pomyłkę, opisano w osobnym opracowaniu branżowym.

Gdzie najczęściej ucieka gaz

W praktyce instalatorskiej powtarza się kilku winowajców. Na czele stoją źle wykonane połączenia gwintowane – za mało uszczelnienia albo za dużo siły przy dokręcaniu, co kończy się mikropęknięciem. Dalej: zużyte lub źle dobrane uszczelki, czasem takie, które w ogóle nie są przeznaczone do gazu. Zdarza się też nieszczelność na reduktorze albo na styku z przyborem, zwłaszcza gdy elementy pracują od lat i nikt nie pilnował terminów wymiany.

Zasada jest prosta: usterkę usuwa się nieporównanie łatwiej przed napełnieniem instalacji gazem niż potem, w pracującym układzie. Drobiazgowość na etapie montażu zwyczajnie się opłaca.

Jakość komponentów przekłada się na wynik

Szczelność to suma jakości wszystkich elementów – zaworów, uszczelek, złączek, skrzynek i przyrządów pomiarowych. Podobnie jak przy kotłowniach na paliwo stałe, gdzie na końcowy efekt pracuje każdy drobiazg, tutaj również nie ma elementów nieistotnych. Kompletny osprzęt, od skrzynek gazowych i gazomierzy, przez manometry i reduktory, po hydranty wewnętrzne, gaśnice oraz znaki i instrukcje BHP, oferują wyspecjalizowani dostawcy branżowi – ze sprzętem trafiającym do sprzedaży z pełną dokumentacją i atestami. Przy odbiorze liczą się bowiem nie tylko parametry, lecz również papiery.

Samą próbę wykonuje instalator z uprawnieniami gazowymi: to on sporządza protokół i bierze na siebie odpowiedzialność za wynik. Jeżeli badanie wypadnie negatywnie, procedura jest jasna – znaleźć nieszczelność, usunąć ją i powtórzyć. Nic strasznego się nie dzieje, choć każdy taki nawrót kosztuje czas, którego zwykle brakuje najbardziej.
