Dobór osłon do przewodów technicznych – praktyczny poradnik

Właściwa osłona nie jest dodatkiem dobieranym wyłącznie do średnicy przewodu ani elementem poprawiającym wygląd instalacji. Jej zadaniem może być ochrona przed zgniataniem, wilgocią, promieniowaniem UV, wysoką temperaturą, tarciem albo skutkami ciągłego ruchu.

Dlatego dobór osłon do przewodów technicznych warto rozpocząć od analizy warunków pracy, a dopiero później porównywać peszel, rurę, korytko, oplot czy osłonę spiralną. Ta kolejność ogranicza ryzyko, że produkt dobrze wyglądający w katalogu okaże się niepraktyczny po kilku miesiącach eksploatacji.

Czym są osłony przewodów technicznych i do czego służą

Osłona przewodu technicznego to element, który zabezpiecza kabel, wiązkę albo przewód roboczy przed oddziaływaniami występującymi w miejscu prowadzenia instalacji. Może mieć postać elastycznej rury, sztywnego kanału, korytka, rękawa, oplotu lub metalowej spirali.

Podstawową funkcją jest ochrona mechaniczna przewodów. Osłona ogranicza ryzyko przetarcia, przypadkowego uderzenia, zgniecenia i nadmiernego zginania. W wielu zastosowaniach równie ważna jest ochrona środowiskowa: odcięcie od wilgoci, pyłu, oleju, środków chemicznych lub promieniowania UV. Niektóre rozwiązania porządkują także wiązkę i ułatwiają jej późniejszą kontrolę.

Innych właściwości wymaga przewód elektryczny, innych kabel teletechniczny, a jeszcze innych przewód hydrauliczny lub pneumatyczny. W przypadku kabla elektrycznego trzeba uwzględnić między innymi sposób prowadzenia, obciążenia mechaniczne i wymagania pożarowe. Dla węża hydraulicznego ważniejsze mogą być tarcie, pulsacje ciśnienia, temperatura oleju i ruch. Z kolei przewody pneumatyczne w maszynach często pracują w cyklach, dlatego osłona musi tolerować wielokrotne zginanie.

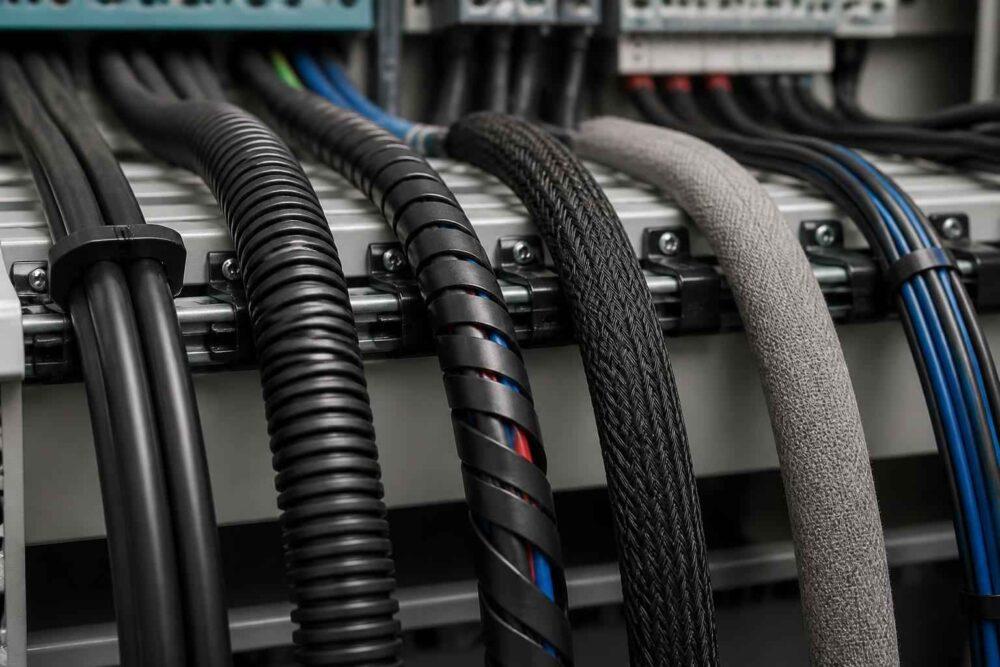

Rodzaje osłon i ich zastosowanie

Rynek oferuje wiele rozwiązań, ale nie są one zamienne. O wyborze decyduje nie tylko materiał, lecz także konstrukcja, sposób zamykania, możliwość kontroli przewodu i dopuszczalny promień gięcia.

Peszle, rury i korytka instalacyjne

Peszel karbowany jest elastyczny i łatwo dopasowuje się do nierównej trasy. Sprawdza się w instalacjach podtynkowych, w stropach, lekkich zabudowach oraz przy prowadzeniu przewodów, gdzie występuje wiele zmian kierunku. Jego zaletą jest szybki montaż, ale odporność na zgniatanie i temperaturę zależy od konkretnego wykonania. Cienki peszel przeznaczony do wnętrz nie powinien być stosowany na elewacji ani w gruncie bez potwierdzenia odpowiednich parametrów.

Rura osłonowa sztywna albo półsztywna lepiej utrzymuje trasę i zwykle zapewnia większą ochronę mechaniczną. Rury z tworzyw, na przykład PVC lub HDPE, stosuje się w instalacjach naziemnych, podziemnych i przemysłowych, ale zawsze trzeba sprawdzić odporność na nacisk, temperaturę oraz działanie substancji obecnych w otoczeniu. Sztywna rura wymaga dokładniejszego planowania łuków, ponieważ nie wybacza błędów prowadzenia tak łatwo jak peszel.

Korytko kablowe i drabinka instalacyjna są właściwe tam, gdzie przewody prowadzi się w uporządkowanej, dostępnej trasie. Zapewniają dobry dostęp kontrolny i ułatwiają rozbudowę instalacji. Nie zamykają jednak przewodów przed wilgocią, pyłem ani przypadkowym kontaktem w takim stopniu jak rura. W hali lub szafie sterowniczej korytko bywa lepsze od peszla, ponieważ pozwala szybko odnaleźć, oznaczyć i wymienić konkretną wiązkę.

Oploty, rękawy i koszulki ochronne

Oplot ochronny z włókien tekstylnych, poliestrowych lub podobnych materiałów porządkuje kilka przewodów w jedną wiązkę. Jest lekki, elastyczny i dobrze sprawdza się wewnątrz szaf sterowniczych, urządzeń oraz przy krótkich odcinkach wymagających ochrony przed otarciem.

Rękaw samodomykający można założyć bez rozpinania całej wiązki, dlatego jest wygodny przy modernizacjach. Nie należy jednak zakładać, że zapewni szczelność IP albo ochronę przed silnym zgniataniem. Koszulka termokurczliwa służy przede wszystkim do zabezpieczania końcówek, połączeń i niewielkich fragmentów przewodu. Jest osłoną miejscową, a nie zamiennikiem rury na całej trasie.

Osłony metalowe, spiralne i ochraniacze kabli

Osłona spiralna metalowa lub sprężyna ochronna sprawdza się przy przewodach i wężach narażonych na intensywne tarcie, kontakt z ostrą krawędzią, wysoką temperaturę albo lokalne uderzenia. Wymaga jednak sprawdzenia, czy nie uszkodzi powierzchni przewodu i czy nie ograniczy jego wymaganego promienia gięcia.

Ochraniacze kabli stosowane przy przejściach przez posadzkę, ciągach komunikacyjnych lub miejscach przejazdu zabezpieczają przewody przed nadepnięciem i najechaniem. Ich parametry trzeba dobierać do rzeczywistego obciążenia. Lekka osłona przeznaczona dla pieszych nie nadaje się do ruchu wózków lub pojazdów.

Dobór osłony krok po kroku – na co zwrócić uwagę

Skuteczny dobór peszla lub innej osłony zaczyna się od zebrania danych. Sam pomiar przewodu jest niewystarczający, bo ta sama wiązka może wymagać zupełnie innego zabezpieczenia w ścianie, na zewnątrz budynku i w ruchomej maszynie.

1. Określ rodzaj przewodu i jego wymiary. Zmierz największą średnicę zewnętrzną pojedynczego przewodu lub całej wiązki. Nie opieraj się wyłącznie na nazwie handlowej kabla. Jeśli w osłonie ma znaleźć się kilka przewodów, uwzględnij ich rzeczywisty układ, złącza i ewentualne przyszłe rozszerzenie instalacji.
2. Opisz środowisko pracy. Sprawdź, czy występuje wilgoć, kondensacja, pył, olej, środki chemiczne, sól, promieniowanie UV albo skrajna temperatura. Materiał osłony musi być z tym środowiskiem zgodny. Produkt przeznaczony wyłącznie do wnętrz może szybko utracić elastyczność na słońcu, a tworzywo odporne na wodę nie musi być odporne na oleje.
3. Oceń obciążenia mechaniczne. Zastanów się, czy osłona będzie ściskana, przecierana, uderzana lub poddawana wibracjom. W instalacji stacjonarnej często wystarczy ochrona podstawowa. Przy maszynie, na podłodze hali albo w miejscu narażonym na przejazd trzeba sprawdzić odporność na zgniatanie, udar i zużycie.
4. Ustal sposób prowadzenia. Inne wymagania ma trasa pod tynkiem, inne kabel w gruncie, a jeszcze inne przewód poruszający się w prowadniku kablowym. Dla instalacji ruchomej kluczowa jest liczba i charakter cykli zginania, dopuszczalny promień gięcia oraz współpraca osłony z przewodem.
5. Sprawdź szczelność i dostęp serwisowy. Jeśli potrzebna jest ochrona przed wodą lub pyłem, zweryfikuj klasę IP całego rozwiązania: osłony, połączeń, dławnic i zakończeń. Sama rura nie zapewni deklarowanej szczelności, jeśli zastosowano nieszczelne łączenie. Jednocześnie nie zamykaj trasy bez potrzeby. Przewód, którego nie da się skontrolować ani wymienić, może później wygenerować znacznie większy koszt prac.
6. Zweryfikuj normy i wymagania pożarowe. Sprawdź dokumentację producenta, deklarowane zastosowanie, temperaturę pracy, odporność na nacisk i sposób montażu. W budynkach oraz instalacjach o szczególnych wymaganiach nie wystarczy ogólne oznaczenie „ognioodporna” albo „przemysłowa”.

Przed zakupem warto zapisać: rodzaj przewodu, średnicę zewnętrzną, długość trasy, minimalny promień łuku, zakres temperatur, narażenie na wodę i UV, obciążenia mechaniczne oraz planowany sposób mocowania. Taka krótka karta doboru ułatwia porównanie produktów i pozwala zauważyć brakujące dane.

Nie należy też dobierać osłony „na styk”. Zbyt mała średnica wewnętrzna utrudnia przeciąganie, zwiększa tarcie i może uniemożliwić wymianę kabla. Zbyt duży przekrój z kolei pogarsza stabilność wiązki i może powodować jej przesuwanie. Zapas powinien wynikać z konkretnego układu, liczby przewodów, sposobu wciągania oraz planowanej konserwacji, a nie z przypadkowego przewymiarowania.

W przypadku instalacji elektrycznych, automatyki i systemów o wymaganiach bezpieczeństwa dobór końcowy powinien zostać porównany z projektem oraz dokumentacją systemową. Praktyczna analiza materiału i warunków nie zastępuje oceny osoby odpowiedzialnej za projekt lub wykonanie.

Dobór osłony a sposób układania przewodów

Trasa ukryta zwykle chroni przewód przed przypadkowym uderzeniem, ale nie oznacza, że każda osłona się nadaje. Pod tynkiem lub w stropie liczy się możliwość ułożenia bez nadmiernego załamywania, odporność na materiał budowlany oraz zachowanie ciągłości osłony. Przy przejściach przez ostre krawędzie potrzebne są dodatkowe przepusty albo elementy ochronne.

W gruncie rura musi być dobrana do nacisku ziemi, obciążenia powierzchni nad trasą, wilgoci i sposobu wykonania wykopu. Kabel pod trawnikiem pracuje w innych warunkach niż przewód pod podjazdem. Sama informacja, że rura jest „do ziemi”, nie mówi jeszcze, czy nadaje się do konkretnej głębokości i obciążenia. Trzeba sprawdzić dokumentację oraz wymagania dla danej instalacji.

Na elewacji i w hali ważne stają się promieniowanie UV, temperatura, kondensacja oraz sposób mocowania. Uchwyty powinny stabilizować osłonę, ale nie mogą jej deformować. Długie odcinki mogą wymagać uwzględnienia rozszerzalności cieplnej, a przejścia przez dylatacje powinny zachować możliwość kontrolowanego ruchu.

Największej ostrożności wymaga instalacja ruchoma. Przewód w łańcuchu kinematycznym, przy siłowniku lub w ramieniu maszyny nie może być traktowany jak kabel stacjonarny. Oprócz promienia gięcia trzeba sprawdzić kierunek ruchu, skręcanie, wzajemne tarcie oraz kompatybilność osłony z prowadnikiem. Elastyczny peszel może wyglądać na właściwy, lecz szybko się zużyć, jeśli nie został przeznaczony do pracy cyklicznej.

W instalacji stacjonarnej warto zostawić dostęp do miejsc połączeń, oznaczyć trasę i zaplanować możliwość wymiany. W praktyce utrzymania budynków właśnie brak informacji o przebiegu przewodu często utrudnia późniejsze prace bardziej niż sam koszt osłony. Dlatego oznaczniki, opis punktów końcowych i czytelna dokumentacja są częścią poprawnego montażu.

Normy, klasy ochrony i wymagania przeciwpożarowe

Normy pomagają potwierdzić, że rura, system rur albo korytko spełnia określone wymagania, ale nie wybierają rozwiązania za użytkownika. Dla systemów rur instalacyjnych znaczenie mogą mieć wymagania odnoszące się do serii PN-EN 61386, dla systemów koryt i drabinek kablowych — między innymi PN-EN 61537. Systemy prowadzenia przewodów i kanałów są również opisywane w dokumentach z grupy PN-EN 50085. Aktualność i zakres zastosowania konkretnej normy trzeba potwierdzić w dokumentacji wyrobu.

Klasa szczelności IP dotyczy stopnia ochrony obudowy lub kompletnego rozwiązania przed dostępem ciał stałych i wody. W praktyce nie wystarczy odczytać symbolu z opakowania osłony. Trzeba sprawdzić, czy deklaracja obejmuje połączenia, zakończenia, dławnice i sposób zamknięcia systemu.

Wymagania przeciwpożarowe zależą od rodzaju obiektu, trasy i funkcji instalacji. Klasy reakcji na ogień, w tym klasyfikacje stosowane dla kabli w systemie CPR, nie powinny być automatycznie utożsamiane z odpornością ogniową całej osłony. „Niepalny”, „nierozprzestrzeniający ognia” i „odporny ogniowo” to określenia o różnym znaczeniu. W strefach ewakuacyjnych, przejściach przez przegrody i instalacjach o znaczeniu bezpieczeństwa potrzebna jest weryfikacja projektu, dokumentacji oraz właściwych przepisów.

Przy interpretacji wymagań formalnych pomocne może być także omówienie najważniejszych zasad dotyczących planowania i prowadzenia instalacji. Nie zastępuje ono jednak dokumentacji konkretnego systemu ani uzgodnień projektowych.

Najczęstsze błędy przy doborze i montażu osłon

Najczęstszy błąd to wybór zbyt małej osłony. Instalator może wtedy wciągać przewód z dużą siłą, uszkodzić izolację albo zrezygnować z wymaganego łuku. Problem ujawnia się często dopiero przy awarii, gdy przewodu nie można wyjąć bez rozbierania trasy.

Drugim błędem jest zbyt ostry promień gięcia. Dotyczy to zarówno kabli elektrycznych, jak i węży hydraulicznych oraz pneumatycznych. Załamanie może zwiększyć opory, przyspieszyć zużycie i przenosić naprężenia na złącza. Minimalny promień należy sprawdzać osobno dla przewodu i osłony, przyjmując bardziej ograniczający warunek.

Nie należy pomijać rozszerzalności cieplnej na długich odcinkach ani mocować osłony zbyt sztywno. Z kolei zbyt mocno zaciśnięte opaski mogą spłaszczyć peszel, ograniczyć przesuw przewodu i stworzyć punkt nacisku. Uchwyty powinny stabilizować trasę, a nie ją deformować.

Częstym problemem jest także zastosowanie produktu wewnętrznego na zewnątrz. Brak odporności na UV, wodę lub zmiany temperatury może spowodować kruszenie tworzywa albo utratę elastyczności. Podobnie oznaczenie „przemysłowa” nie potwierdza odporności na każdą chemię ani każde obciążenie.

Na końcu warto zadbać o oznakowanie trasy. Opis przewodu, punktów początku i końca oraz przejść przez przegrody ułatwia kontrolę i ogranicza ryzyko przypadkowego uszkodzenia podczas kolejnych prac. Osłona, której nie można zidentyfikować ani skontrolować, nie wykorzystuje w pełni swojej funkcji technicznej.

Tabela doboru osłon do typowych zastosowań

Poniższe zestawienie pokazuje kierunek wyboru, a nie zastępuje karty katalogowej. W każdej grupie produktów występują różnice w odporności na nacisk, temperaturę, UV, oleje i wodę.

Najlepsza osłona to nie ta najtańsza ani najbardziej rozbudowana, lecz ta, której parametry odpowiadają rzeczywistemu ryzyku. W prostym, stacjonarnym prowadzeniu ekonomiczny peszel może być wystarczający. Przy ruchu, wilgoci, chemii, dużym nacisku lub wymaganiach pożarowych warto dopłacić do rozwiązania z potwierdzoną charakterystyką i zapewnić prawidłowy montaż.

Przed zamówieniem sprawdź średnicę przewodu, warunki środowiskowe, obciążenie mechaniczne, promień gięcia, sposób mocowania, wymagania IP oraz dostęp do późniejszej kontroli. Jeśli instalacja wpływa na bezpieczeństwo pożarowe, ochronę ludzi albo pracuje w układzie przemysłowym o złożonych wymaganiach, końcową zgodność potwierdź z projektantem lub wykwalifikowanym instalatorem.
