Jak zamontować zawór zwrotny do wentylacji? Przewodnik krok po kroku

• Zawór zwrotny zapobiega cofaniu się powietrza i nieprzyjemnych zapachów w systemie wentylacyjnym
• Montaż wymaga odpowiedniego doboru średnicy i zgodności z typem wentylatora
• Instalacja może odbywać się na kołnierzu wentylatora lub w kanale wentylacyjnym
• Prawidłowe umiejscowienie w pozycji pionowej gwarantuje optymalne działanie
• Uszczelnienie połączeń jest kluczowe dla skuteczności całego systemu

Czym jest zawór zwrotny i dlaczego go potrzebujesz

Zawór zwrotny to niewielki ale niezwykle ważny element każdego systemu wentylacyjnego1. Ten prosty mechanizm działa na zasadzie klapki lub membrany, która automatycznie otwiera się pod wpływem powietrza wypychanego na zewnątrz2. Kiedy przepływ ustaje, zawór natychmiast się zamyka. Brzmi prosto, prawda? W rzeczywistości to właśnie ta prostota czyni go tak skutecznym3.

Dlaczego warto go zamontować? Wyobraź sobie sytuację, gdy po wyłączeniu wentylatora łazienkowego do pomieszczenia zaczynają wracać zapachy z kanału wentylacyjnego1. Albo gdy zimą przez nieuszczelniony kanał wpada lodowate powietrze, znacznie obniżając temperaturę w domu4. Zawór zwrotny skutecznie eliminuje te problemy, działając jak jednokierunkowa bramka dla powietrza2.

Montaż takiego elementu jest szczególnie istotny w budynkach wielorodzinnych, gdzie systemy wentylacyjne łączą się w jeden wspólny szyb2. Bez odpowiedniego zabezpieczenia możesz być zaskoczony tym, co akurat dziś będzie na obiad u sąsiadów. Zawór zapobiega też przedostawaniu się kurzu, owadów czy grzybów, które mogą zagnieździć się w kanałach wentylacyjnych5.

Rodzaje zaworów zwrotnych – który wybrać

Na rynku dostępnych jest kilka typów zaworów zwrotnych, każdy z nich ma swoje unikalne zastosowanie2. Zawory plastikowe to najpopularniejszy wybór do zastosowań domowych – są lekkie, tanie i łatwe w montażu2. Montuje się je bezpośrednio w kanałach wentylacyjnych lub na kratkach2.

Zawory metalowe i aluminiowe oferują większą trwałość i są zalecane do instalacji w kanałach wentylacyjnych2. Charakteryzują się wyższą odpornością na uszkodzenia mechaniczne. Z kolei zawory z elastyczną folią stosuje się wyłącznie na zakończeniu wentylatorów2. Ich główną zaletą jest szczelność działania dzięki lekkiej konstrukcji membrany2.

Coraz popularniejsze stają się zawory z magnetycznym domykaniem, które zapewniają jeszcze lepszą szczelność5. Magnes neodymowy zapobiega przypadkowemu otwarciu zaworu, co zwiększa jego skuteczność5. Niektóre modele wyposażone są w regulację siły domyku za pomocą śrubki5. Wybór konkretnego typu zależy głównie od miejsca montażu i wymagań instalacji3.

FAQ – najczęściej zadawane pytania

• Czy zawór zwrotny jest zawsze konieczny? – Tak, szczególnie gdy powietrze usuwane jest bezpośrednio przez ścianę domu, do wspólnego szybu wentylacyjnego lub do komina[2].
• Gdzie dokładnie montować zawór zwrotny? – Najczęściej na kołnierzu wentylatora lub w kanale wentylacyjnym, zazwyczaj w pozycji pionowej dla zapewnienia swobodnego przepływu powietrza[3].
• Czy mogę zamontować zawór zwrotny samodzielnie? – Tak, montaż nie jest skomplikowany, wymaga podstawowych narzędzi i może być wykonany przez osoby bez specjalistycznego wykształcenia[6].
• Jak często należy czyścić zawór zwrotny? – Zaleca się regularne czyszczenie z kurzu i tłuszczu, szczególnie w przypadku zaworów montowanych przy okapach kuchennych[7].
• Czy zawór zwrotny wpływa na wydajność wentylatora? – Prawidłowo zamontowany zawór zwrotny nie ogranicza znacząco wydajności wentylatora[5].
• Kiedy nie muszę montować zaworu zwrotnego? – Gdy korzystasz z trybu recyrkulacji, czyli powietrze nie jest wyprowadzane na zewnątrz, a tylko filtrowane[2].

ŹRÓDŁO:

• [8]https://mocnyfundament.pl/zawor-zwrotny-w-wentylacji-jak-to-dziala-i-co-warto-wiedziec/[8]
• [1]https://www.airroxy.com/kiedy-zawor-zwrotny/[1]
• [2]https://naar.pl/zawor-zwrotny-w-wentylacji-rola-i-sposob-dzialania/[2]

Kiedy warto zamontować zawór zwrotny w systemie wentylacyjnym?

Budynki wielorodzinne – najczęstszy powód montażu

Mieszkasz w bloku czy kamienicy? To właśnie tam zawór zwrotny staje się absolutnie niezbędny. W budynkach wielorodzinnych kilka mieszkań korzysta ze wspólnego szybu wentylacyjnego, co może prowadzić do nieprzyjemnych niespodzianek[20]. Wyobraź sobie sytuację, gdy w niedzielny poranek budzą cię zapachy obiadu sąsiadów z trzeciego piętra!

Problem polega na tym, że bez zaworu zwrotnego powietrze może swobodnie przepływać między mieszkaniami. Gdy sąsiad włącza wentylator w łazience, może to spowodować cofnięcie się powietrza do twojego mieszkania. Szczególnie uciążliwe jest to w przypadku zapachów z toalet czy intensywnych aromatów z kuchni[20].

Wyprowadzanie powietrza przez ścianę zewnętrzną

Jeśli twój wentylator wyprowadza powietrze bezpośrednio przez ścianę na zewnątrz budynku, zawór zwrotny jest praktycznie obowiązkowy. Dlaczego? Zimą przez nieszczelny kanał wpada lodowate powietrze, które znacznie obniża temperaturę w pomieszczeniu. To nie tylko kwestia komfortu – tracisz także sporo pieniędzy na ogrzewaniu.

Dodatkowo przez otwarte połączenie mogą przedostawać się:

• Kurz i zanieczyszczenia z zewnątrz
• Owady, szczególnie latem
• Nieprzyjemne zapachy z otoczenia
• Hałas z ulicy czy podwórka

Problemy z ciągiem wstecznym

Ciąg wsteczny to prawdziwa plaga współczesnej wentylacji[22]. Występuje najczęściej w gorące letnie dni, gdy temperatura zewnętrzna przewyższa temperaturę wewnętrzną[22]. Zamiast wywiewać zużyte powietrze na zewnątrz, system zaczyna zasysać je z powrotem do pomieszczenia.

Szczególnie narażone są systemy wentylacji grawitacyjnej w starszych budynkach. Gdy natural draft nie wystarcza, zawór zwrotny staje się ostatnią linią obrony przed cofaniem się zanieczyszczeń. Problem nasila się w przypadku intensywnych wichur czy przysłoniętego wylotu komina[22].

Wybór odpowiedniego zaworu zwrotnego – rodzaje i parametry techniczne

Podstawowe kryteria doboru zaworu zwrotnego

Wybór właściwego zaworu zwrotnego do wentylacji wymaga uwzględnienia kilku kluczowych parametrów1. Pierwszym i najważniejszym czynnikiem jest średnica zaworu, która musi idealnie pasować do wymiarów wentylatora2. Na rynku dostępne są standardowe rozmiary: 100, 125 i 150 mm, które pokrywają większość zastosowań domowych3.

Czy wiesz, że źle dopasowany zawór może całkowicie zniweczyć działanie wentylacji? Zbyt mały zawór utworzy niepotrzebny opór przepływu, podczas gdy za duży nie zapewni odpowiedniego uszczelnienia4. Temperatura robocza to kolejny istotny parametr – większość zaworów domowych działa w zakresie od -20°C do +90°C5.

Rodzaje zaworów według konstrukcji

Zawory grawitacyjne stanowią najprostsze rozwiązanie, działające wyłącznie pod wpływem siły ciężkości6. Klapki otwierają się przy przepływie powietrza i zamykają automatycznie po jego ustaniu. To najtańsza opcja, idealna do podstawowych zastosowań.

Zawory magnetyczne wykorzystują magnesy neodymowe do pewnego domykania7. Gumowa membrana magnetyczna zapewnia optymalną szczelność przy minimalnym poziomie hałasu w porównaniu do metalowych łopatek7. Choć droższe, oferują znacznie lepszą szczelność i niezawodność.

Materiały wykonania i ich właściwości

Wybór materiału wpływa bezpośrednio na trwałość i skuteczność zaworu6:

• Tworzywo ABS – najpopularniejsze w zastosowaniach domowych, odporne do 40°C
• Aluminium – większa wytrzymałość mechaniczna, stosowane w kanałach wentylacyjnych
• Stal ocynkowana – najwyższa trwałość, dedykowana do przemysłowych instalacji
• Polistyren (PS) – ekonomiczne rozwiązanie z dobrą odpornością chemiczną

Parametry ciśnienia roboczego to ostatni kluczowy element wyboru. Standardowe zawory domowe wytrzymują ciśnienie do 5000 Pa przy maksymalnej prędkości powietrza 15 m/s8. Pamiętaj, że przekroczenie tych wartości może prowadzić do uszkodzenia zaworu i utraty jego szczelności.

Przygotowanie do montażu – narzędzia i miejsce instalacji

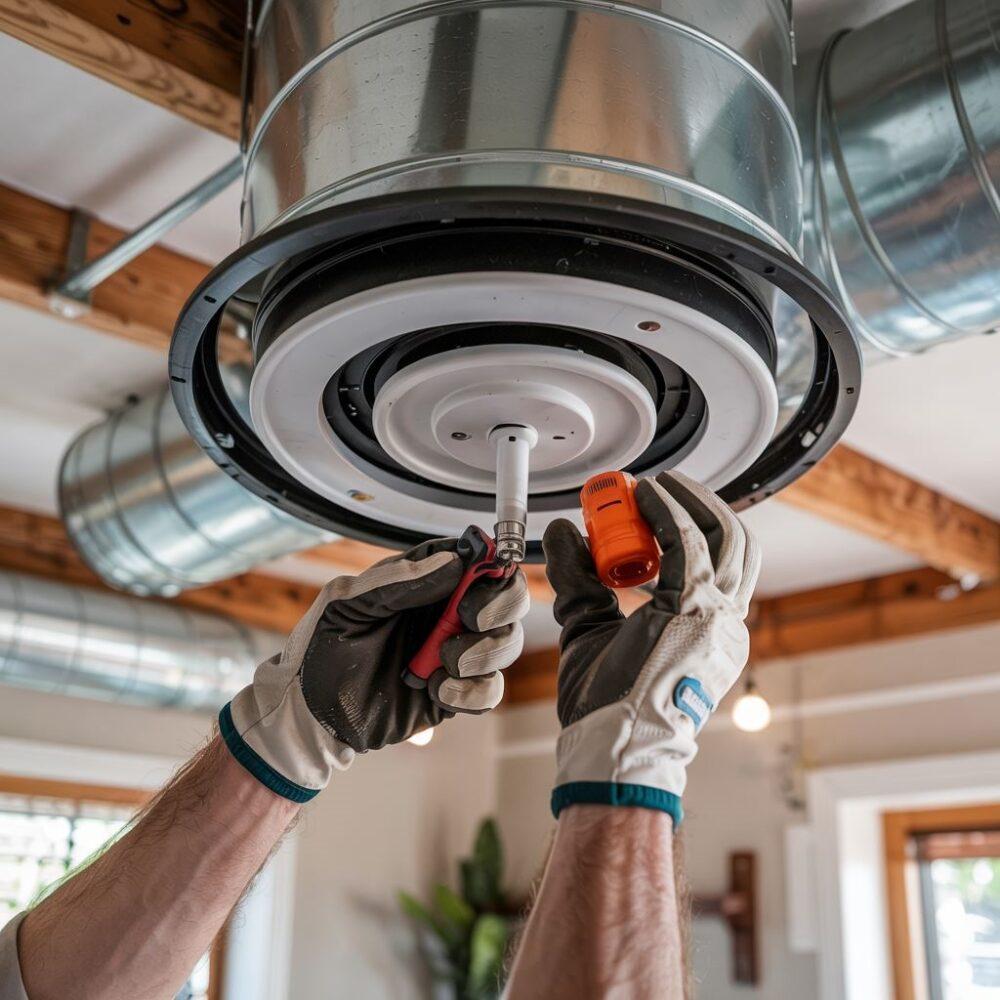

Niezbędne narzędzia do montażu zaworu zwrotnego

Prawidłowe przygotowanie narzędzi to klucz do udanego montażu. Czy wiesz, że większość problemów z instalacją wynika właśnie z braku odpowiedniego sprzętu? Zanim zaczniesz pracę, upewnij się, że masz wszystko pod ręką12.

Podstawowy zestaw narzędzi obejmuje kilka kluczowych elementów. Będziesz potrzebować śrubokręta krzyżakowego i płaskiego, wiertarki z odpowiednimi wiertłami oraz poziomnicy do zachowania właściwego ustawienia34. Miarka i marker pomogą ci precyzyjnie wyznaczyć miejsca montażowe3.

• Śrubokręt krzyżakowy i płaski – do mocowania elementów
• Wiertarka z zestawem wierteł – do wykonania otworów montażowych
• Poziomnica – zapewnia prawidłowe ustawienie zaworu
• Taśma miernicza – do precyzyjnych pomiarów
• Klucze nastawne lub szczypce – do dokręcania połączeń
• Taśma uszczelniająca lub silikon – do szczelnego połączenia

Ocena miejsca montażu i przygotowanie powierzchni

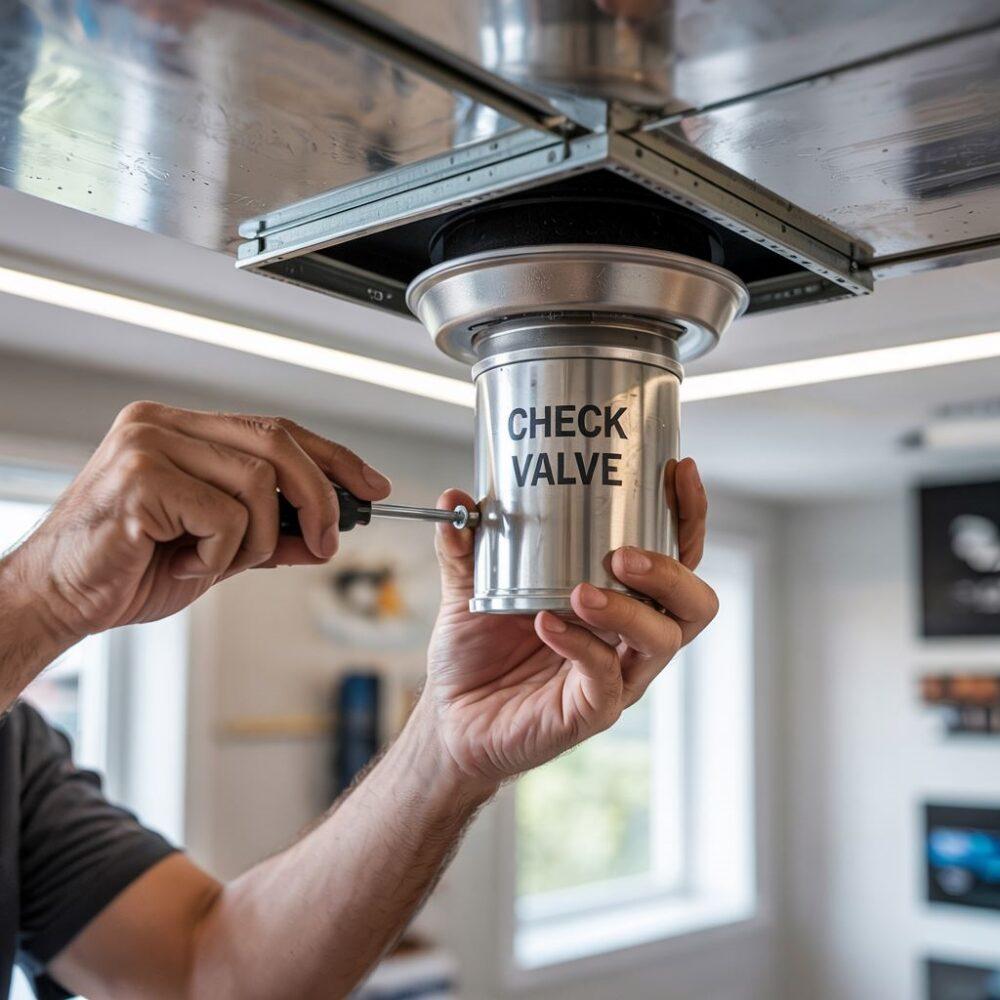

Wybór odpowiedniego miejsca montażu ma kluczowe znaczenie dla skuteczności całego systemu. Zawór zwrotny najczęściej montuje się bezpośrednio na kołnierzu wentylatora lub w kanale wentylacyjnym56. Pamiętaj, że pozycja pionowa jest zalecana dla zapewnienia swobodnego przepływu powietrza7.

Przed montażem dokładnie oczyść miejsce instalacji z kurzu, tłuszczu i innych zanieczyszczeń34. Sprawdź stan techniczny kanału wentylacyjnego i upewnij się, że średnica zaworu odpowiada wymiarom istniejącej instalacji18. Właściwe przygotowanie powierzchni montażowej gwarantuje szczelne połączenie i długotrwałe działanie systemu9.

Sprawdzenie kompatybilności i bezpieczeństwa

Czy wszystkie elementy do siebie pasują? To pytanie, które powinieneś sobie zadać przed każdym montażem. Sprawdź, czy średnica zaworu zwrotnego odpowiada wymiarom wentylatora i kanału wentylacyjnego85. Niewłaściwe dopasowanie może całkowicie zniweczyć efektywność wentylacji.

Nie zapomnij o kwestiach bezpieczeństwa. Przed rozpoczęciem prac odłącz wentylator od zasilania i upewnij się, że miejsce pracy jest suche810. Przygotuj również odpowiednie oświetlenie robocze, które umożliwi ci precyzyjną instalację w trudno dostępnych miejscach8.

Instrukcja montażu zaworu zwrotnego krok po kroku

Przygotowanie do montażu

Czy masz już wszystko przygotowane? Pierwszy krok to wyłączenie wentylatora z zasilania i upewnienie się, że miejsce pracy jest suche. Następnie dokładnie oczyść powierzchnię montażową z kurzu i tłuszczu – to kluczowe dla szczelnego połączenia.

Sprawdź średnicę zaworu i upewnij się, że idealnie pasuje do twojego wentylatora. Przygotuj niezbędne narzędzia: śrubokręt, poziomnicę, taśmę uszczelniającą oraz silikon. Oznacz punkty montażowe markerem, zachowując pozycję pionową dla optymalnego działania.

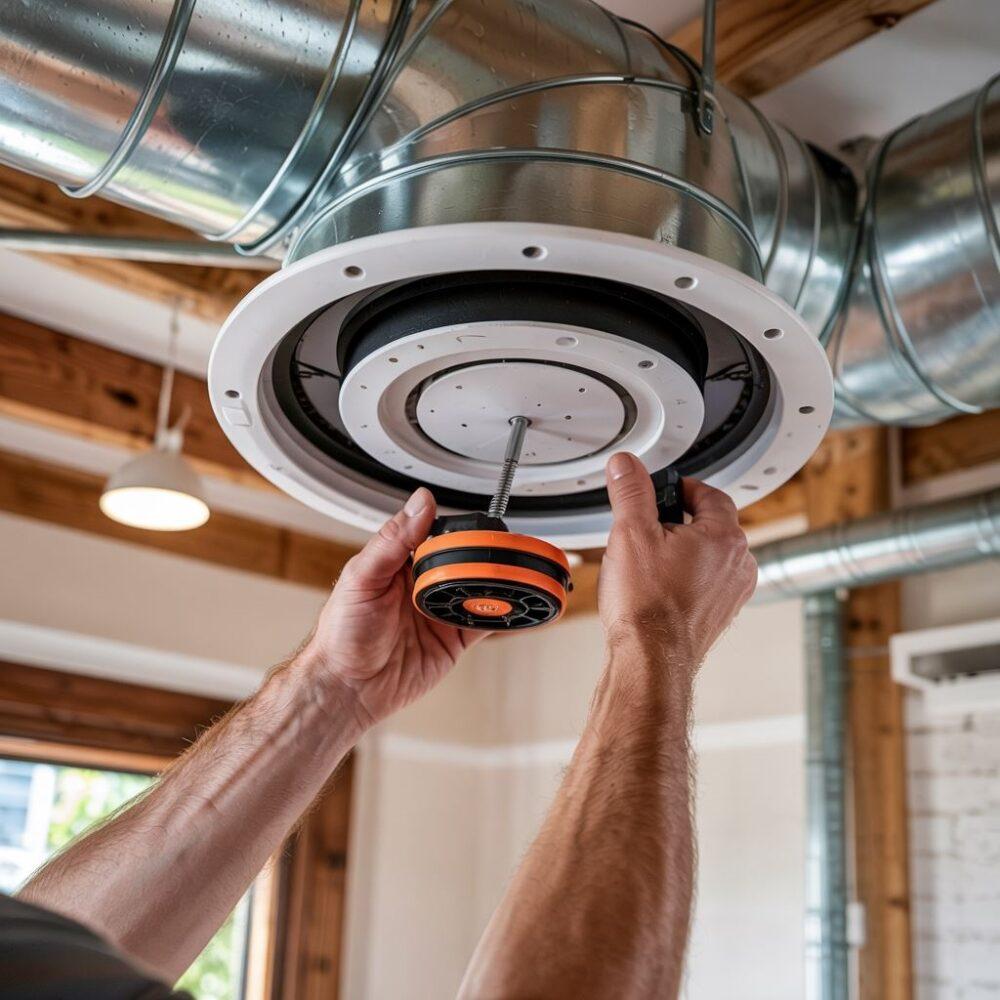

Proces instalacji zaworu

Montaż zaworu zwrotnego wymaga precyzji w każdym kroku. Znajdź strzałkę na obudowie zaworu – wskazuje ona kierunek przepływu powietrza. Zawór musi być ustawiony tak, aby powietrze mogło swobodnie wypływać na zewnątrz.

Nałóż taśmę uszczelniającą na krawędzie i umieść zawór w wyznaczonym miejscu. Zabezpiecz połączenie śrubami, dokręcając je równomiernie. Pamiętaj, żeby nie przesadzić z siłą dokręcania – może to uszkodzić gwint. Sprawdź szczelność połączenia i w razie potrzeby dodaj silikon wokół krawędzi.

Ostatnim krokiem jest test działania. Włącz wentylator i sprawdź, czy zawór otwiera się przy przepływie powietrza i zamyka po jego ustaniu. Upewnij się, że nie ma przecieków i że system działa bezgłośnie.

Najczęstsze błędy podczas montażu

Niewłaściwe ustawienie kierunku przepływu to podstawowy błąd początkujących. Zawór zamontowany odwrotnie całkowicie zablokuje wentylację. Kolejny problem to słabe uszczelnienie połączeń – prowadzi to do cofania się powietrza mimo zainstalowanego zaworu.

Typowe błędy obejmują:

• Montaż w pozycji poziomej zamiast pionowej
• Zbyt mocne dokręcenie śrub powodujące pęknięcia
• Brak oczyszczenia powierzchni przed montażem
• Nieprawidłowy dobór średnicy zaworu

Unikaj pośpiechu podczas instalacji – lepiej poświęć więcej czasu na precyzyjne wykonanie każdego etapu.

Zawór zwrotny to niewielki element, ale ma ogromny wpływ na komfort użytkowania wentylacji. Prawidłowy montaż gwarantuje skuteczną ochronę przed cofaniem się powietrza i nieprzyjemnymi zapachami. Dzięki tej instrukcji twoja wentylacja będzie działać wydajnie przez lata.
